一種基于格式塔規則的圖像目標輪廓提取方法，它有五大步驟：一、根據由Canny圖像邊緣檢測算法，生成圖像的邊緣數據，得到目標輪廓的候選邊緣集，用與圖 像像素點相同的二維矩陣儲存；二、依據二維矩陣元素對應的像素點取3鄰域的平均值，減去整個二維矩陣的元素平均值，得到邊緣的特征串進行存儲；三、根據邊 緣特征串投影到圖像平面的強度，通過一個閾值選擇10-15%的候選邊緣作為輪廓提取數據集，作為輪廓提取的特征量用二維矩陣儲存，此二維矩陣儲存量最大 可為約減前的1/100；四、對候選的邊緣進行編組，形成目標輪廓：五、根據四的方法提取圖像中的閉合輪廓的概率，選擇其中閉合環概率大的環作為目標輪廓。

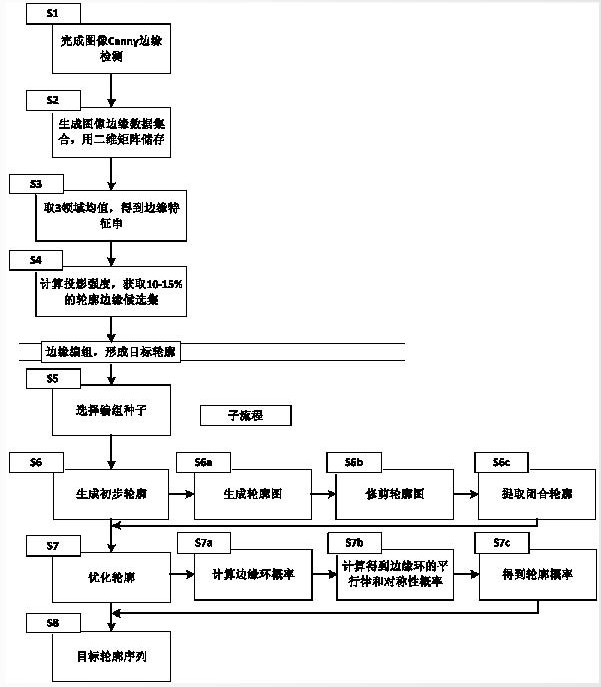

摘要附圖
